חממה חכמה היא מונח כללי (לא שם מקצועי) לחממה הולנדית Venlo ולחממות אחרות עם מערכות בקרה חכמות. -הכוונה בדרך כלל לחממה החכמה שהמבנה העיקרי שלה הוא בעיקר חממת Venlo הולנדית (שיפוע כפול, רכס אדרה), מכוסה בזכוכית או לוח PC לבידוד תרמי, ומצוידת במערכת שמשייה עשירה, מערכת קירור, מערכת אוורור מאולץ, מערכת אוורור טבעית. , מערכת חימום, מערכת תאורה משלימה, מערכת בקרה חכמה, מערכת השקיה ממטרה, מערכת זרעים ומתקנים וציוד מתקדמים נוספים שיפרו מאוד את יעילות ניהול הייצור, במיוחד הוספת מערכת הבקרה החכמה של האינטרנט של הדברים, מה שהופך את הניהול ליעילות של חממה חכמה יעילה יותר זה מדויק יותר ומפחית את הקושי הטכני ואת הסף של ניהול חממה. יש לציין שאם ל"חממה חכמה" אין מערכת בקרה חכמה של IoT, למהדרין, מדובר רק בחממה רגילה עם מבנה חממה מושכל.

ההרכב של חממה אינטליגנטית

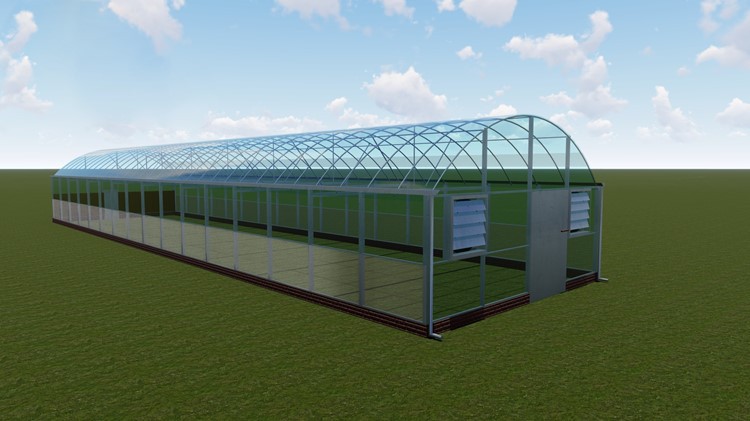

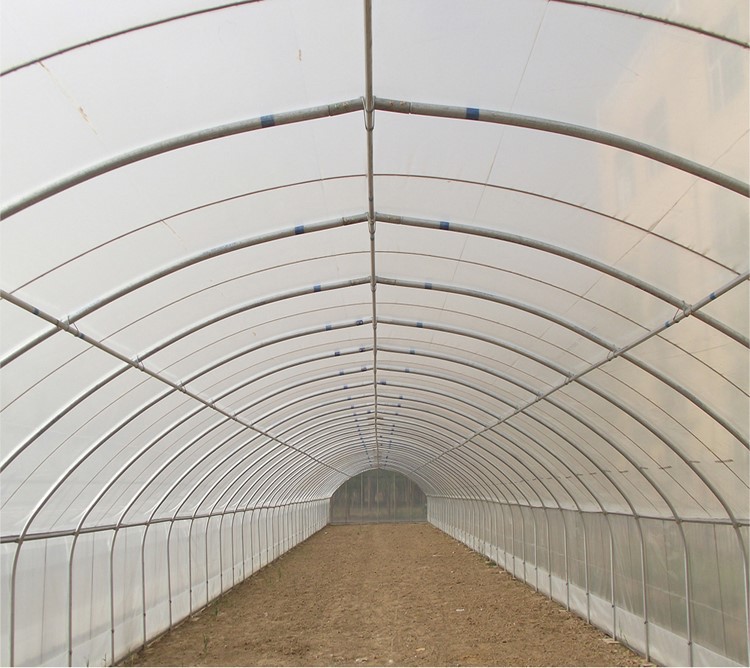

1. חממה

ישנם סוגים רבים של חממות, וגם מידת השליטה החכמה שניתן להשיג שונה בשל צורות מבניות שונות. החממה הקלה ביותר למימוש שליטה חכמה באינטרנט של הדברים היא החממה מרובת הטווחים, שיכולה לספק סביבת גידול נוחה וניתנת לשליטה לגידולים.

2. תצוגת מידע

תצוגת המידע של החממה החכמה של האינטרנט של הדברים מחולקת בעיקרה למספר חלקים: (1) אזור תצוגת המידע המורכב ממסך ה-LCD בתוך החממה. (2) תצוגת מידע מסוף מחשב מחשב. (3) ניטור מרוחק בזמן אמת במסוף הטלפון הנייד. שלוש שיטות התצוגה הללו אוספות כולן נתונים באמצעות חיישנים ומצלמות בחממה, ומציגות באתר נתונים וסצנות, הנוחים לניהול ולתפעול.

3. חיישן

החיישנים של החממה החכמה IoT כוללים בעיקר: חיישני טמפרטורת אוויר ולחות, חיישני טמפרטורת קרקע ולחות, חיישני PH בקרקע, חיישני אור, מצלמות ועוד. החיישנים מחולקים גם לסוגים קוויים ואלחוטיים לפי עיצובים שונים. מערכת הבקרה החכמה IoT אוספת נתונים באמצעות חיישנים, כגון טמפרטורת אוויר ולחות, טמפרטורת קרקע ולחות, ערך PH בקרקע, עוצמת אור, ריכוז פחמן דו חמצני וכו', כדי לממש ניטור בזמן אמת ובקרה חכמה על הסביבה חֲמָמָה.

4. בקר

הבקר של החממה החכמה של IoT צריך להיות מורכב מציוד חימום, אוורור, השקיה, קירור ושאר כמו גם שרתים. כאשר המערכת מגלה שהנתונים הסביבתיים שנאספו עולים על הערך הקריטי, הבקר יתחיל אוטומטית את ציוד בקרת הסביבה כדי לנטר את פנים החממה. הסביבה מחוממת, מושקת, מופרת, מאווררת, מקוררת וכו', להשגת שליטה אוטומטית חכמה ומדויקת.

5. מערכת ראשית

בשרת מותקנת המערכת הראשית של החממה החכמה של IoT, האחראית על סיכום, הצגה, השוואה ובקרה של הנתונים הסביבתיים שנאספו.

מערכת בקרת חממה חכמה

מערכת בקרה חכמה של חממה מוצעת כאשר נעשה שימוש נרחב באינטרנט של הדברים, במיוחד הופעתו של Top Agricultural Internet of Things. על בסיס זה פותחת מערכת בקרה וניהול לניטור סביבת השקיה בחממה.

המערכת מיישמת ניטור, בקרה, איסוף נתונים סביבתיים, מיון, סטטיסטיקה ומיפוי של ציוד השקיית חממה. יש לו סגנון ממשק עקבי עם WINDOWS, ניהול זיכרון מושלם ותפעול ידידותי ואינטואיטיבי. ניתן לנטר את המצב הנוכחי של כל חממה, לרבות איסוף מידע של פרמטרים כגון טמפרטורת אוויר, לחות אוויר, עוצמת הארה, פחמן דו חמצני, טמפרטורת קרקע, לחות קרקע, מוליכות חשמלית וכו', וכן מצב המיתוג של כל מכשיר.

ניתן להגדיר את פרמטרי הפעולה של כל חממה, כגון לחות הקרקע, טמפרטורת הקרקע, מוליכות, זמן ופרמטרים נוספים בחממה כדי לשלוט אוטומטית על ערך היעד של שסתום הסולנואיד, משאבת המים, מערכת הדישון וכו', דרך האוויר. טמפרטורה, לחות אוויר, אור, פחמן דו חמצני ופרמטרים אחרים לשליטה אוטומטית בערכי היעד של חלונות גג, חלונות צד, שמשות פנימיות, שמשות חיצוניות, מאווררים, וילונות רטובים, חלונות הפוך, ציוד חימום, ציוד לחות, מחוללי פחמן דו חמצני וכו' וזמן פתיחה/סגירה של הציוד וכו'.

ניתוח עלויות של חממה חכמה

העלות של חממה חכמה מחולקת בעיקר לארבעה פריטים עיקריים: מסגרת ראשית, חומר כיסוי, ציוד מערכת ודמי התקנה. ביניהם, המסגרת הראשית מבוססת על חממה באורך של 100*50 מטר ובגובה של 6 מטר. עלות המסגרת הראשית היא כ-100-120 יואן למ"ר. ככל שגודל המסגרת גבוה יותר, כך עלות המסגרת הראשית גבוהה יותר.

חומרי כיסוי מתייחסים בדרך כלל לחומרי הבידוד התרמי בחזית ובחלק העליון של החממה. חומרים אלה נדרשים להיות בעלי העברת אור טובה ראשית, ושנית להיות בעלי אפקט בידוד תרמי טוב. חממות חכמות בדרך כלל משתמשות בלוחות PC או זכוכית כחומרי כיסוי בידוד, והעלות הכוללת של חומרי כיסוי היא בערך 80-100 למ"ר. ביניהם, לוחות PC משתמשים בדרך כלל ב-8 מ"מ ו-10 מ"מ. הזכוכית יכולה להיות זכוכית בידודית חד-שכבתית או דו-שכבתית. לזכוכית בידודית שכבתית יש אפקט בידוד תרמי טוב יותר.

ציוד מערכת מתייחס בעיקר לציוד הפונקציונלי שמממש כל מערכת בחממה החכמה. התצורה הכללית כוללת בעיקר שמשייה חיצונית, שימור חום פנימי, פתיחת חלון, חלון פתיחה צדדי, וילון רטוב, מאוורר, תאורה וציוד מערכת אחר. ציוד אלה בממוצע 80 למ"ר. -150, ככל שהתצורה גבוהה יותר, כך העלות גבוהה יותר. העלות הממוצעת של מערכת הבקרה Zhongzhi היא בין 20-35 יואן למ"ר. אזור הצפון צריך להעלות את מערכת טמפרטורת הקפה, ומערכת החימום נחשבת לעלות של בין 35-60 יואן. .

גם דמי ההתקנה הם חלק גדול מהעלות של חממה חכמה. בשל ההתקנה המורכבת של חממה חכמה ותהליך ההתקנה הגבוה של אביזרים וציוד מערכת, תקופת הבנייה של חממה חכמה היא הארוכה ביותר, ואיתור באגים של ציוד מערכת הוא המסובך ביותר. יחד עם זאת, הגובה של מבני חממה חכמים הוא בדרך כלל קרוב לבניין 3-קומתי או גבוה יותר, שזו פעולה בגובה רב ובעלת סיכון התקנה גבוה. באופן כללי, עלות ההתקנה של חממות חכמות נעה בין 60-80 יואן למ"ר.

לסיכום, העלות הממוצעת של חממות חכמות היא בין 370,450 יואן למ"ר, וככל שיש יותר ציוד מערכתי, כך העלות גבוהה יותר.
