מהי חממה חכמה

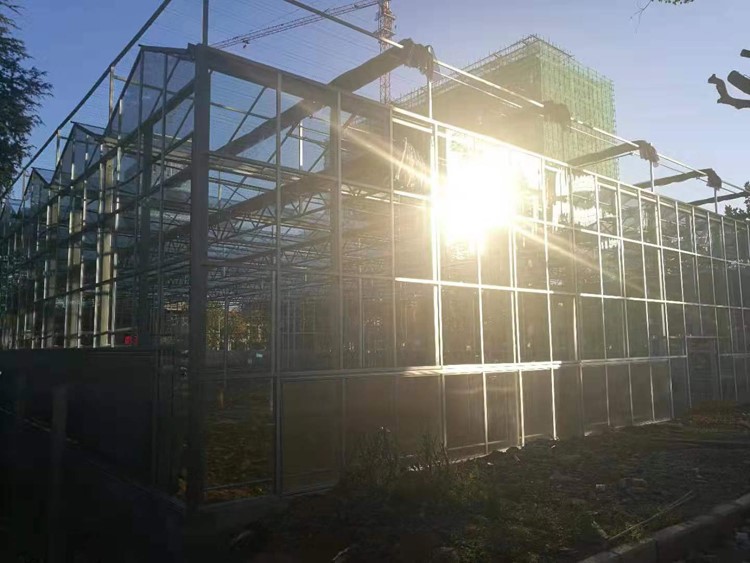

חממה חכמה היא מונח כללי (לא שם מקצועי) לחממות בסגנון Venlo הולנדי וחממות אחרות עם מערכות בקרה חכמות. בדרך כלל מתייחסת לחממה החכמה שהמבנה העיקרי שלה הוא חממה בסגנון Venlo הולנדי (שיפוע כפול, רכס אדרה) בתור הפתק, מכוסה בבידוד זכוכית או לוח PC, מצוידת במתקנים עשירים כגון מערכת שמשייה, מערכת קירור, מערכת אוורור מאולץ, מערכת אוורור טבעי, מערכת חימום, מערכת תאורה, מערכת בקרה חכמה, מערכת השקיה ממטרה, מערכת Miaosong ומתקנים וציוד מתקדמים אחרים שיפרו מאוד את היעילות של ניהול הייצור, במיוחד הוספת מערכת הבקרה החכמה של האינטרנט של הדברים, מה שהופך יעילות הניהול של החממה החכמה יעילה יותר היא מדויקת יותר ומפחיתה את הקושי הטכני ואת הסף של ניהול חממה. יש לציין שאם "חממה חכמה" לא מוסיפה מערכת בקרה חכמה של IoT, למהדרין, מדובר רק בחממה רגילה עם מבנה "חממה חכמה".

הרכב חממה חכמה

1. חממה

ישנם סוגים רבים של חממות, וגם מידת הבקרה המושכלת שניתן לממש שונה בשל צורות מבניות שונות. החממה שהכי קל לממש את השליטה המושכלת של האינטרנט של הדברים היא חממה רב-טווח, שיכולה לספק סביבת גידול נוחה וניתנת לשליטה לגידולים.

2. תצוגת מידע

תצוגת המידע של החממה החכמה IoT מחולקת בעיקרה למספר חלקים: (1) אזור תצוגת המידע המורכב ממסכי LCD בתוך החממה. (2) תצוגת מידע על מסוף המחשב. (3) ניטור מרוחק בזמן אמת בטלפון הנייד. שלוש שיטות התצוגה הללו אוספות כולן נתונים באמצעות חיישנים ומצלמות בחממה כדי להציג נתונים וסצנות באתר, דבר הנוחה לניהול ולתפעול.

3. חיישן

החיישנים של החממה החכמה IoT כוללים בעיקר: חיישני טמפרטורת אוויר ולחות, חיישני טמפרטורת קרקע ולחות, חיישני pH בקרקע, חיישני אור, מצלמות ועוד. החיישנים מחולקים גם לחוטי ואלחוטי לפי עיצובים שונים. מערכת הבקרה החכמה של האינטרנט של הדברים אוספת נתונים באמצעות חיישנים, כגון טמפרטורת אוויר ולחות, טמפרטורת קרקע ולחות, ערך PH בקרקע, עוצמת האור, ריכוז פחמן דו חמצני וכו', כדי לממש ניטור בזמן אמת ובקרה חכמה של סביבת החממה.

4. בקר

הבקר של החממה החכמה של האינטרנט של הדברים מורכב בעיקר מציוד ושרתים לחימום ואוורור, השקיה, קירור ועוד. כאשר המערכת מגלה שהנתונים הסביבתיים שנאספו עולים על הערך הקריטי, הבקר מפעיל אוטומטית את ציוד בקרת הסביבה כדי לשלוט בסביבה בחממה. בצעו חימום, השקיה, דישון, אוורור, קירור וכו' להשגת שליטה אוטומטית חכמה ומדויקת.

5. סרגל

בשרת מותקנת המערכת הראשית של חממת IoT החכמה, האחראית על סיכום, השוואה ובקרה של נתוני הסביבה שנאספו.

מערכת בקרת חממה חכמה

מערכת הבקרה החכמה של החממה הוצעה כאשר היישום של האינטרנט של הדברים הופך יותר ויותר נרחב, במיוחד הופעתו של האינטרנט החקלאי המוביל של הדברים. על בסיס זה פותח מערך מערכות בקרה וניהול להשקיית חממות וניטור סביבתי.

המערכת מיישמת את הניטור והבקרה של ציוד השקיה בחממה, ואיסוף, סידור, סטטיסטיקה ושרטוט נתונים סביבתיים ללא הפרעה. יש לו סגנון ממשק התואם עם WINDOWS, ניהול זיכרון מושלם ושיטות פעולה ידידותיות ואינטואיטיביות. ניתן לנטר את המצב הנוכחי של כל חממה, לרבות איסוף מידע על טמפרטורת האוויר, לחות האוויר, עוצמת הארה, פחמן דו חמצני, טמפרטורת הקרקע, לחות הקרקע, מוליכות חשמלית ופרמטרים נוספים, כמו גם מצב המיתוג של כל מכשיר.

ניתן להגדיר את פרמטרי ההפעלה של כל חממה, כגון לחות הקרקע, טמפרטורת הקרקע, מוליכות, זמן ופרמטרים אחרים בחממה כדי לשלוט אוטומטית על ערך היעד של שסתום הסולנואיד ומערכת הדישון של משאבת המים וכו', באמצעות טמפרטורת האוויר, לחות אוויר, אור, פחמן דו חמצני וכו'. פרמטרים לשליטה אוטומטית בערך היעד של גג השמש, חלון הצד, השמשיה הפנימית, השמשיה החיצונית, מאוורר, וילון רטוב, חלון הפונה החוצה, ציוד חימום, ציוד לחות, מחולל פחמן דו חמצני, וכו', וזמן פתיחה/סגירה של הציוד וכו'.

ניתוח עלויות חממה חכמה

הרכב העלויות של חממות חכמות מחולק בעיקר לארבעה פריטים עיקריים: מסגרת ראשית, חומרי כיסוי, ציוד מערכת ועלויות התקנה. ביניהם, המסגרת הראשית מבוססת על חממה באורך של 100*50 מטר ובגובה של 6 מטר. עלות המסגרת הראשית היא כ-100-120 יואן למ"ר. ככל שהמפרט של הקונדיל גבוה יותר, כך עלות המסגרת הראשית גבוהה יותר.

חומרי כיסוי מתייחסים בדרך כלל לחומרי הבידוד בחזית ובחלק העליון של החממה. חומרים אלה דורשים ראשית העברת אור טובה, ושנית יש להם השפעות בידוד תרמי טובות. חממות חכמות בדרך כלל משתמשות בלוחות PC או זכוכית כחומרי כיסוי בידוד, והמחיר הכולל של חומרי הכיסוי הוא בערך 80-100 למ"ר. ביניהם, לוחות PC משתמשים בדרך כלל בשני סוגים של 8 מ"מ ו-10 מ"מ, והזכוכית יכולה להיות זכוכית בידודית חד-שכבתית או דו-שכבתית, ולזכוכית הבידוד הדו-שכבתית יש אפקט בידוד תרמי טוב יותר.

ציוד מערכת מתייחס בעיקר לציוד הפונקציונלי המממש כל מערכת בחממה החכמה, כגון פתיחת חלון, חלון נפתח צד, וילון רטוב, מאוורר, תאורה וציוד מערכת אחר. ציוד זה נע בין 80-150 למ"ר בממוצע. , ככל שהתצורה גבוהה יותר, כך העלות גבוהה יותר. ביניהם, העלות הממוצעת של מערכת הבקרה החכמה היא בין 20-35 יואן למ"ר, ויש להוסיף את מערכת החימום באזור הצפון. עלות הבנייה של מערכת החימום היא בין 35-60 יואן.

גם דמי ההתקנה הם סעיף גדול בעלות חממה חכמה. בשל ההתקנה המורכבת של חממות חכמות ודרישות תהליך ההתקנה הגבוהות לאביזרים וציוד מערכת, תקופת הבנייה של חממות חכמות היא הארוכה ביותר וניפוי הבאגים בציוד המערכת הוא המסורבל ביותר. יחד עם זאת, גובה הבנייה של חממות חכמות בדרך כלל קרוב לבניין 3-קומתי ומעלה, השייך לפעולות בגובה רב, וסיכון ההתקנה גבוה יחסית. באופן כללי, עלות ההתקנה הממוצעת של טמפרטורה חכמה נעה בין 60-80 יואן למ"ר.

לסיכום, העלות הממוצעת של חממות חכמות היא בין 370-450 יואן למ"ר, וככל שיש יותר ציוד מערכת, כך העלות גבוהה יותר.
